2、選型參數及選型原則
（1）除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的數值大小，按略小於
技術性能表中的數值為原則，其相對應的除塵器型號，即為所需要的除塵器型號，采用的濾料則根據入口濃度、氣體溫度、濕含量確定。
（2）表中的耗氣量為工廠集中供氣時的情況，如單獨使用空壓機時，表中的耗氣量要放大1.3倍。
（3）壓縮空氣耗量欄中，所提出的耗氣量為該型號設備的耗氣量。
（4）濃度<100g/m3n選型風量采用表中B行風量。
（5）在PPW128係列中可根據工藝需要設置除塵器下灰鬥出料係統，如可以采用空氣輸送斜槽等，本圖中采用的是螺旋輸送機。

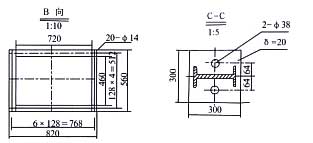

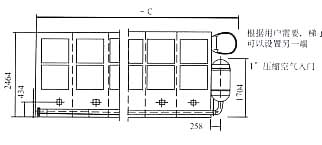

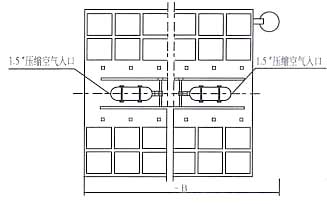

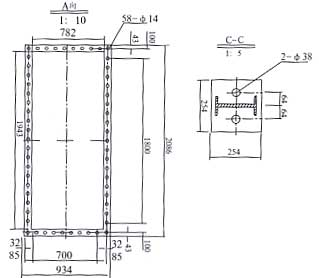

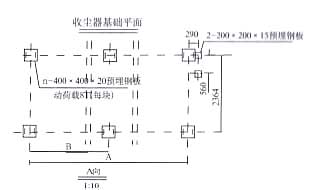

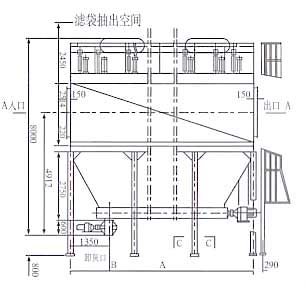

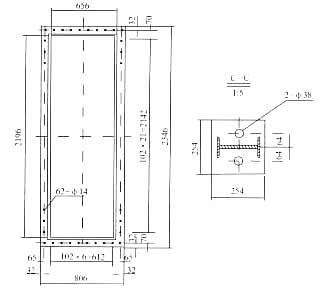

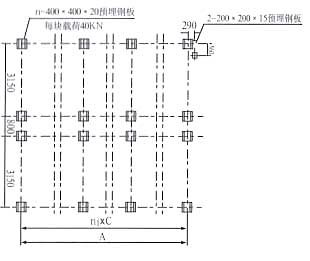

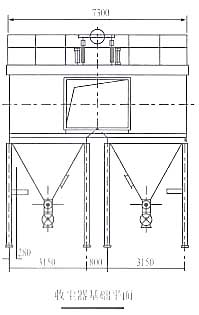

3、設備外形及基礎（見附圖），我公司還可根據用戶場地情況設計符合用戶要求外形的除塵器。
訂貨須知
我廠提供的產品不含除塵器三口（進氣口、排氣口、排灰口）以外的部分。如主排風機、非標管道、保溫材料、空氣壓縮機、輸送設備安裝及電線
電纜等，如用戶需要，我廠可代為辦理。
1.供貨範圍
（1）除塵器本體一台（套）
（2）除塵器濾袋一套
（3）微機控製裝置電氣控製櫃一台（套）
（4）鎖風裝置一台（套）
（5）壓氣係統元件一台（套）
2.服務方式
（1）負責指導安裝，質量檢測和跟蹤，培訓崗位工人和相關技術人員。
（2）負責調試達標。
（3）建立長期服務網店，長期提供易損的配備件並隨時到廠為用戶解決相關問題，並提供相關技術谘詢。
（4）如我們樣本中的定型產品不能滿足工藝要求時，可根據用戶提出的要求，對除塵器進行特殊設計製造。
3.提供的資料
（1）提供除塵器安裝調試說明書
（2）提供除塵器使用說明書
（3）提供除塵器微機裝置接線圖
（4）提供除塵器微機裝置操作說明書
（5）提供發貨清單
（6）提供產品合格證書
|
